Unité d'échange thermique

Name: Unité d'échange thermique
SKU: 0

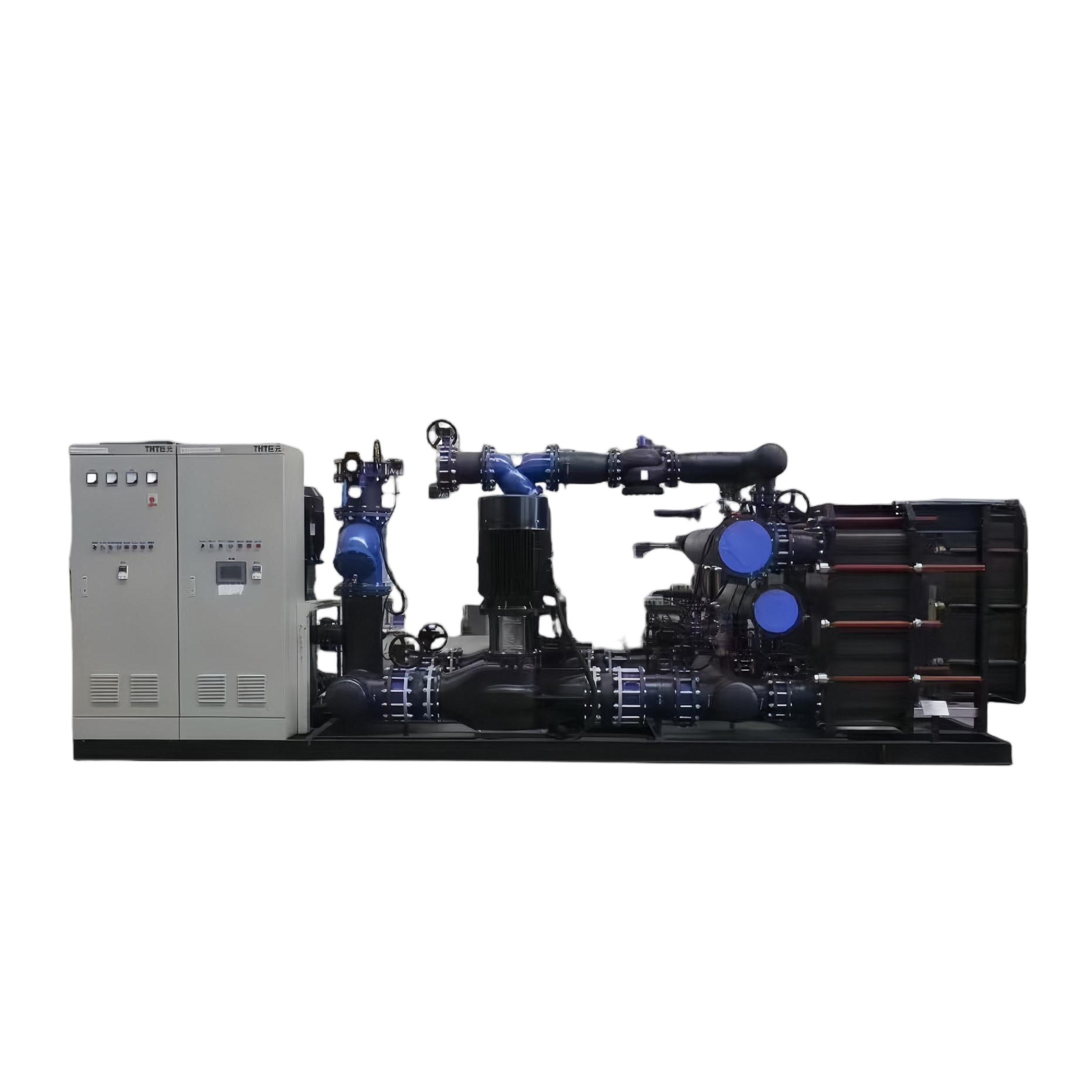

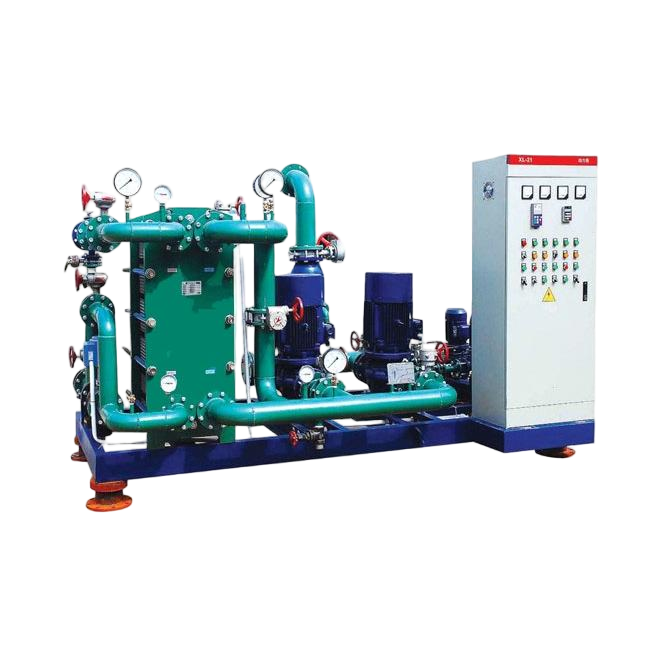

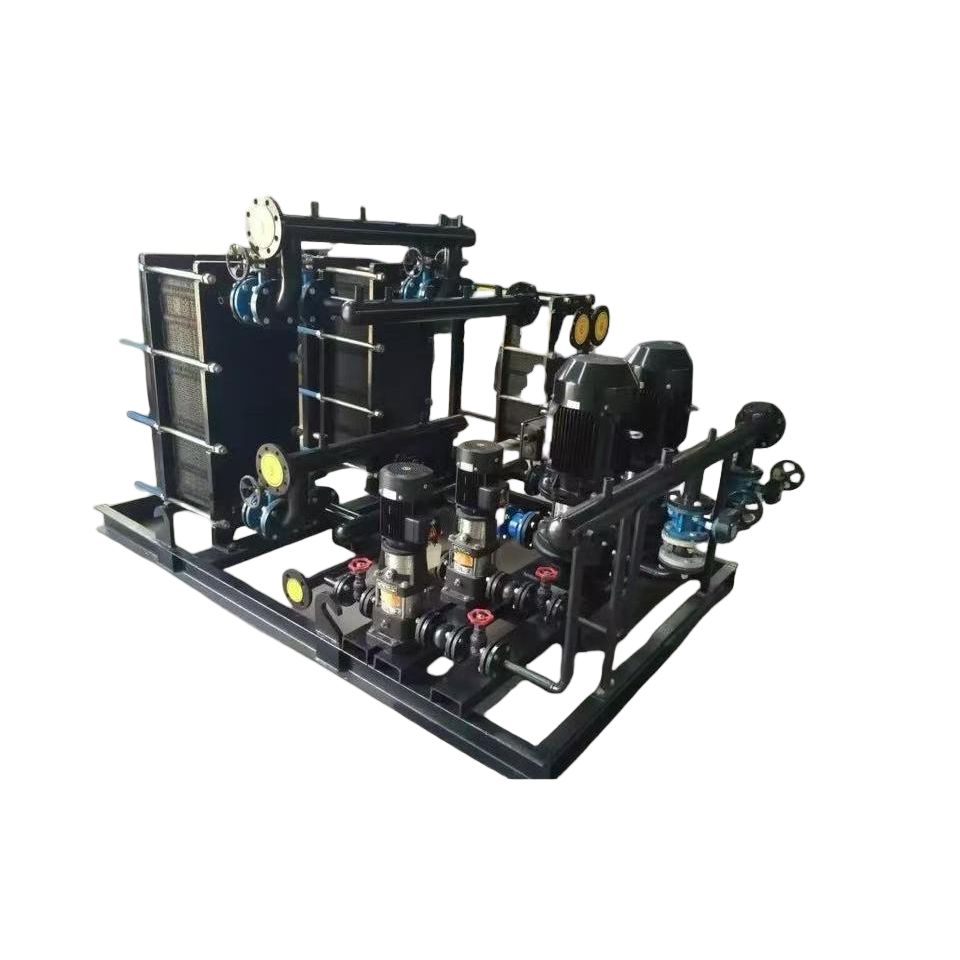

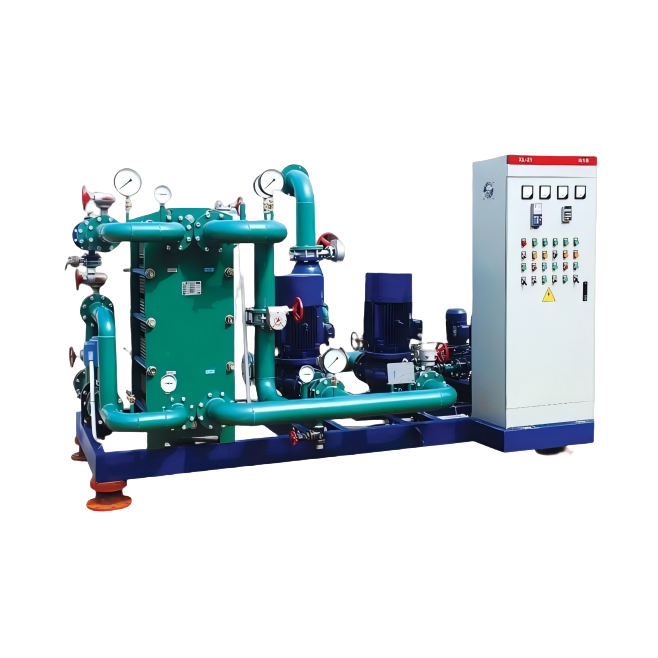

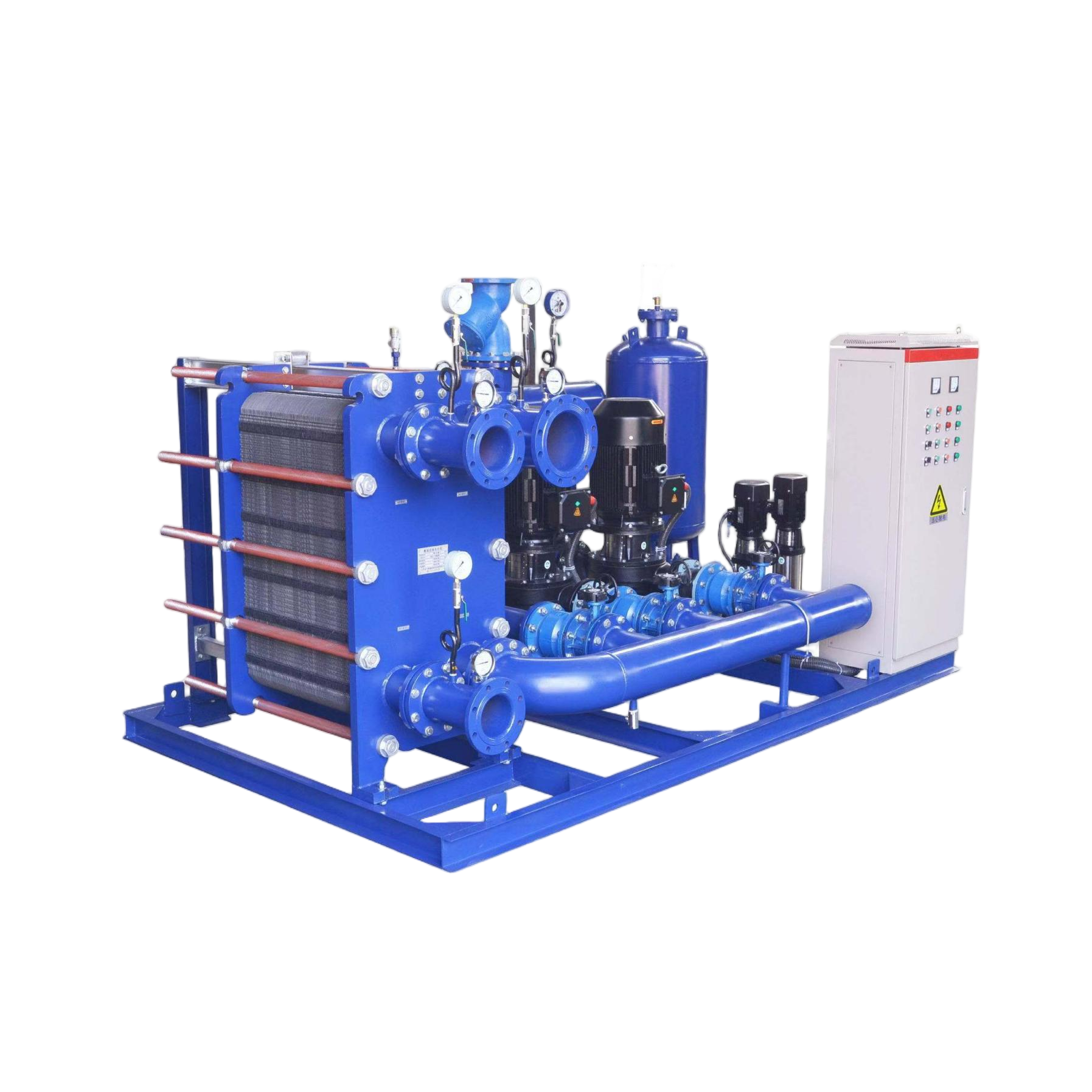

L'unité d'échange thermique intègre l'échangeur de chaleur, la pompe à eau et le système de contrôle en un seul ensemble, utilisée pour les systèmes de chauffage et d'eau chaude industrielle. Elle se caractérise par son efficacité énergétique, ses performances élevées, son installation facile et un haut degré d'automatisation, et prend en charge des configurations personnalisées.

CONTACTEZ-NOUS

MESSAGE

DÉTAILS DU PRODUIT

Tableau des paramètres de l'unité d'échange thermique eau chaude domestique vapeur-eau
Modèle d'unité	capacité de fourniture de chaleur MW	pression de vapeur MPa	Débit de vapeur nominal (t/h)	Capacité de production d'eau (t/h)	Nombre de douches à alimentation directe monotube	Nombre de baignoires @60℃	température d'eau d'entrée ℃	température d'eau de sortie ℃	pompe à eau circulante				Longueur× Largeur × Hauteur (m)
Modèle d'unité	capacité de fourniture de chaleur MW	pression de vapeur MPa	Débit de vapeur nominal (t/h)	Capacité de production d'eau (t/h)	Nombre de douches à alimentation directe monotube	Nombre de baignoires @60℃	température d'eau d'entrée ℃	température d'eau de sortie ℃	Débit (m³/h)	Hauteur (m)	Nombre d'unités	Puissance de chaque unité ( kW)	Longueur× Largeur × Hauteur (m)
LDBHZ/Q-R-0.35	0.35	0.1-0.4 vapeur saturée	0.5	5.5	27	33	5~10	35~60	4.4-8.3	33-30	2	2.2	2.71.21.4
LDBHZ/Q-R-0.7	0.7		1	10.9	55	67			8.8-15.3	33-30	2	3
LDBHZ/Q-R-1.05	1.05		1.5	16.4	82	100			16.4-30.4	30-24.6	2	4
LDBHZ/Q-R-1.4	1.4		2	21.8	109	133			16.4-30.4	30-24.6	2	4	3.61.61.7
LDBHZ/Q-R-1.75	1.75		2.6	27.3	136	166			17.5-32.5	34.4-27.5	2	4
LDBHZ/Q-R-2.1	2.1		3.1	32.7	164	200			32.7-61	30.6-25	2	7.5
LDBHZ/Q-R-2.8	2.8		4.1	43.6	218	266			32.7-61	30.6-25	2	7.5	4.01.62.0
LDBHZ/Q-R-3.5	3.5		5.4	55	273	333			35-65	35-28	2	7.5
LDBHZ/Q-R-4.2	4.2		6.1	65	327	399			35-65	35-28	2	7.5
LDBHZ/Q-R-4.9	4.9		7.2	76	382	466			35-65	35-28	2	7.5
LDBHZ/Q-R-5.6	5.6		8.2	87	436	532			65.4-121.6	32-21	2	11
LDBHZ/Q-R-6.3	6.3		9.2	98	491	599			65.4-121.6	32-21	2	11
LDBHZ/Q-R-7.0	7.0		10	109	545	665			65.4-121.6	32-21	2	11
LDBHZ/Q-R-8.4	8.4		12	131	655	799			90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-9.8	9.8		14	153	764	932			90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-11.2	11.2		16	175	873	1065			96-192	36-28	2	22
LDBHZ/Q-R-12.6	12.6		18	196	982	1198			112-224	31-24	2	22
LDBHZ/Q-R-14.0	14.0		20	218	1091	1331			120-240	35-28	2	30
Note : Il peut être personnalisé selon les besoins de l'utilisateur.

Tableau des paramètres de l'unité d'échange thermique eau chaude domestique eau-eau
Modèle d'unité	capacité de fourniture de chaleur MW	Quantité de production d'eau (t/h)	Nombre de douches à alimentation directe monotube	Nombre de baignoires @60℃	température d'eau d'entrée ℃	température d'eau de sortie ℃	eau chaude			pompe à eau circulante				Longueur× Largeur× Hauteur(m)
Modèle d'unité	capacité de fourniture de chaleur MW	Quantité de production d'eau (t/h)	Nombre de douches à alimentation directe monotube	Nombre de baignoires @60℃	température d'eau d'entrée ℃	température d'eau de sortie ℃	Température d'entrée (℃)	Température de retour d'eau (℃)	Débit d'eau (t/h)	Débit (m³/h )	Hauteur (m)	Nombre d'unités	Puissance de chaque unité (kW)	Longueur× Largeur× Hauteur(m)
LDBHZ/Q-R-0.35	0.35	5.5	27	33	5~10	35~60	95	70	12	4.4-8.3	33-30	2	2.2	2.71.21.4
LDBHZ/Q-R-0.7	0.7	10.9	55	67					24	8.8-15.3	33-30	2	3
LDBHZ/Q-R-1.05	1.05	16.4	82	100					36	16.4-30.4	30-24.6	2	4
LDBHZ/Q-R-1.4	1.4	21.8	109	133					48	16.4-30.4	30-24.6	2	4	3.61.61.7
LDBHZ/Q-R-1.75	1.75	27.3	136	166					60	17.5-32.5	34.4-27.5	2	4
LDBHZ/Q-R-2.1	2.1	32.7	164	200					72	32.7-61	30.6-25	2	7.5
LDBHZ/Q-R-2.8	2.8	43.6	218	266					96	32.7-61	30.6-25	2	7.5	4.01.62.0
LDBHZ/Q-R-3.5	3.5	55	273	333					120	35-65	35-28	2	7.5
LDBHZ/Q-R-4.2	4.2	65	327	399					144	35-65	35-28	2	7.5
LDBHZ/Q-R-4.9	4.9	76	382	466					168	35-65	35-28	2	7.5
LDBHZ/Q-R-5.6	5.6	87	436	532					192	65.4-121.6	32-21	2	11
LDBHZ/Q-R-6.3	6.3	98	491	599					216	65.4-121.6	32-21	2	11
LDBHZ/Q-R-7.0	7.0	109	545	665					240	65.4-121.6	32-21	2	11
LDBHZ/Q-R-8.4	8.4	131	655	799					288	90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-9.8	9.8	153	764	932					336	90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-11.2	11.2	175	873	1065					384	96-192	36-28	2	22
LDBHZ/Q-R-12.6	12.6	196	982	1198					432	112-224	31-24	2	22
LDBHZ/Q-R-14.0	14.0	218	1091	1331					180	120-240	35-28	2	30
Note : Il peut être personnalisé selon les besoins de l'utilisateur.

Tableau des paramètres de l'unité d'échange thermique de chauffage vapeur-eau
Modèle d'unité	capacité de fourniture de chaleur MW	Surface de chauffage (10000m)	capacité de production d'eau chaude t/h	débit de vapeur nominal t/h	pompe à eau circulante				pompe d'alimentation en eau				Longueur× Largeur× Hauteur(m)
Modèle d'unité	capacité de fourniture de chaleur MW	Surface de chauffage (10000m)	capacité de production d'eau chaude t/h	débit de vapeur nominal t/h	Débit (m³/h)	Hauteur (m)	Nombre d'unités	Puissance de chaque unité(kW)	Débit (m³/h)	Hauteur (m)	Nombre d'unités	Puissance de chaque unité ( kW)	Longueur× Largeur× Hauteur(m)
LDBHZ/Q-N-0.35	0.35	0.5	15	0.52	14.1-28.2	30.8-36.4	2	4	1.8-3.3	33-30	1	0.75	2.80.91.6
LDBHZ/Q-N-0.7	0.7	1	30	1.04	30.3-56.3	26-21	2	5.5	1.8-3.3	33-30	1	0.75
LDBHZ/Q-N-1.05	1.05	1.5	45	1.56	32.7-61	30.6-25	2	7.5	2.8-5.2	33-30	1	1.5
LDBHZ/Q-N-1.4	1.4	2	60	2.08	35-60	35-28	2	7.5	2.8-5.2	33-30	1	1.5	3.91.61.9
LDBHZ/Q-N-1.75	1.75	2.5	75	2.6	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/Q-N-2.1	2.1	3	90	3.12	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/Q-N-2.8	2.8	4	120	4.17	90-180	31.5-24.5	2	18.5	4.4-8.3	33-30	2	2.2	3.91.62.1
LDBHZ/Q-N-3.5	3.5	5	150	5.21	96-192	36-28	2	22	4.4-8.3	33-30	2	2.2
LDBHZ/Q-N-4.2	4.2	6	180	6.25	120-240	36-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/Q-N-4.9	4.9	7	210	7.29	140-260	33.8-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/Q-N-5.6	5.6	8	240	8.33	140-260	33.8-28	2	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-6.3	6.3	9	270	9.37	96-192	36-28	2	22	16.4-30.5	40-34.5	2	5.5	6.42.32.8
LDBHZ/Q-N-7.0	7.0	10	300	10.4	96-192	36-28	3	22	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-8.4	8.4	12	360	12.5	120-240	36-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-9.8	9.8	14	420	14.6	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-11.2	11.2	16	480	16.7	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-12.6	12.6	18	540	18.7	224-416	34.9-25	3	45	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-14.0	14.0	20	600	20.8	262-486	31.5-23	3	45	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/Q-N-17.5	17.5	25	750	26	365-600	31.5-23	3	55	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/Q-N-21.0	21.0	30	900	31.2	325-530	41.2-34.2	3	75	30.5-56.5	40.6-33.5	2	7.5
Note : Il peut être personnalisé selon les besoins de l'utilisateur.

Tableau des paramètres de l'unité d'échange thermique de chauffage eau-eau
Modèle d'unité	capacité de fourniture de chaleur MW	Surface de chauffage (10000m)	capacité de production d'eau chaude t/h	débit de vapeur nominal t/h	pompe à eau circulante				pompe d'alimentation en eau				Longueur× Largeur× Hauteur(m)
Modèle d'unité	capacité de fourniture de chaleur MW	Surface de chauffage (10000m)	capacité de production d'eau chaude t/h	débit de vapeur nominal t/h	Débit (m³/h)	Hauteur (m)	Nombre d'unités	Puissance de chaque unité(kW)	Débit (m³/h)	Hauteur (m)	Nombre d'unités	Puissance de chaque unité (kW)	Longueur× Largeur× Hauteur(m)
LDBHZ/S-N-0.35	0.35	0.5	15	8.57	14.1-28.2	30.8-36.4	2	4	1.8-3.3	33-30	1	0.75	2.80.91.6
LDBHZ/S-N-0.7	0.7	1	30	17.2	30.3-56.3	26-21	2	5.5	1.8-3.3	33-30	1	0.75
LDBHZ/S-N-1.05	1.05	1.5	45	25.7	32.7-61	30.6-25	2	7.5	2.8-5.2	33-30	1	1.5
LDBHZ/S-N-1.4	1.4	2	60	34.3	35-60	35-28	2	7.5	2.8-5.2	33-30	1	1.5	3.91.61.9
LDBHZ/S-N-1.75	1.75	2.5	75	42.9	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/S-N-2.1	2.1	3	90	51.4	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/S-N-2.8	2.8	4	120	68.6	90-180	31.5-24.5	2	18.5	4.4-8.3	33-30	2	2.2	3.91.62.1
LDBHZ/S-N-3.5	3.5	5	150	85.7	96-192	36-28	2	22	4.4-8.3	33-30	2	2.2
LDBHZ/S-N-4.2	4.2	6	180	103	120-240	36-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/S-N-4.9	4.9	7	210	120	140-260	33.8-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/S-N-5.6	5.6	8	240	137	140-260	33.8-28	2	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-6.3	6.3	9	270	154	96-192	36-28	2	22	16.4-30.5	40-34.5	2	5.5	6.42.32.8
LDBHZ/S-N-7.0	7.0	10	300	171	96-192	36-28	3	22	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-8.4	8.4	12	360	206	120-240	36-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-9.8	9.8	14	420	240	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-11.2	11.2	16	480	274	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-12.6	12.6	18	540	309	224-416	34.9-25	3	45	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-14.0	14.0	20	600	343	262-486	31.5-23	3	45	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/S-N-17.5	17.5	25	750	429	365-600	31.5-23	3	55	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/S-N-21.0	21.0	30	900	514	325-530	41.2-34.2	3	75	30.5-56.5	40.6-33.5	2	7.5
Note : Il peut être personnalisé selon les besoins de l'utilisateur.
