Lors de la phase d’ingénierie de toute installation de refroidissement industriel ou cryogénique, le choix entre un réservoir vertical de stockage frigorifique et un réservoir horizontal de stockage frigorifique est l’une des décisions les plus déterminantes. Ce choix affecte tous les aspects, des coûts initiaux de fondation et de la complexité de la tuyauterie jusqu’à la stratification thermique à long terme du fluide stocké.

Bien que la fonction principale—préserver des liquides à basse température—reste la même, l’encombrement mécanique et les performances hydrauliques diffèrent considérablement. Ce guide fournit une comparaison définitive afin de vous aider à sélectionner la configuration qui correspond aux contraintes et aux objectifs opérationnels de votre installation.

1. Conception structurelle & fondations d’ingénierie

La différence la plus évidente réside dans la manière dont la gravité et la pression interne agissent sur la cuve.

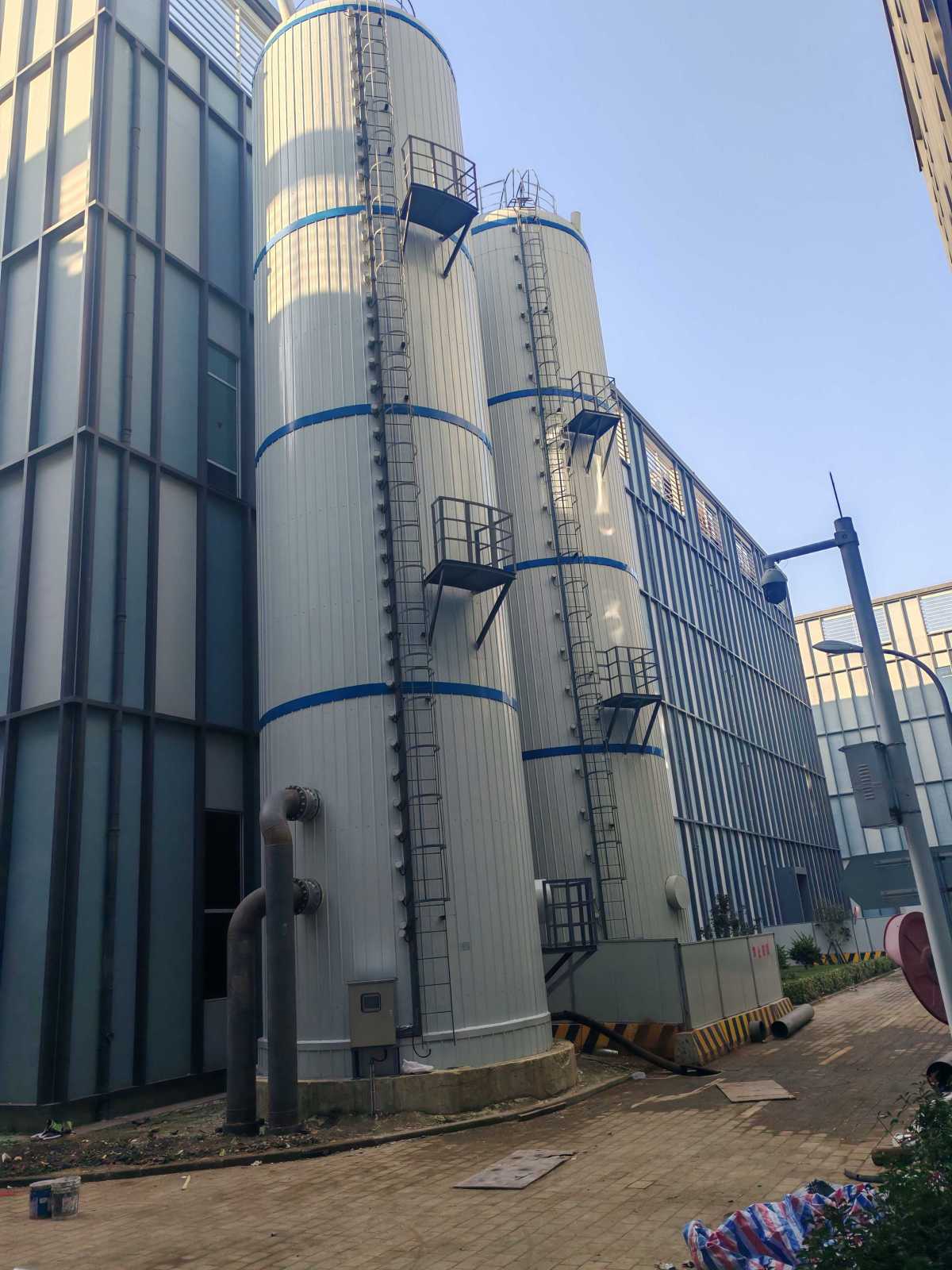

Réservoirs verticaux de stockage frigorifique

Les réservoirs verticaux sont généralement conçus comme des cylindres dressés avec des fonds bombés, torisphériques ou plats. Dans les applications cryogéniques, ils sont souvent à double paroi avec un espace annulaire sous vide.

• Système de support: Ils reposent généralement sur des plots en béton, des pieds en acier ou une jupe.

• Stratification thermique: L’orientation verticale est supérieure pour maintenir une "thermocline" (un gradient de température marqué), ce qui est essentiel dans les systèmes de stockage d’eau glacée afin d’éviter le mélange de l’eau de retour chaude et de l’eau d’alimentation froide.

Réservoirs horizontaux de stockage frigorifique

Les réservoirs horizontaux sont des cuves cylindriques couchées sur le côté, supportées par deux ou plusieurs "berceaux."

• Système de support: La conception des berceaux doit tenir compte de la dilatation et de la contraction thermiques longitudinales, qui sont plus prononcées dans les configurations horizontales.

• Intégrité structurelle: Pour de très grands volumes, les réservoirs horizontaux répartissent le poids sur une surface plus importante, ce qui peut être avantageux dans les régions où la capacité portante du sol est faible.

[Hub de sous-thème] Exigences de conception sismique pour les grands réservoirs cryogéniques verticaux

Les réservoirs verticaux à fort rapport hauteur/diamètre rencontrent des défis uniques dans les zones sujettes aux séismes. Cette note technique examine la dynamique du ballottement, l’ingénierie des ancrages de base et les calculs du centre de gravité requis pour la conformité sismique:

? [Exigences de conception sismique pour les grands réservoirs cryogéniques verticaux]

2. Efficacité spatiale & comparaison de l’encombrement

L’espace est souvent le facteur décisif dans les zones industrielles urbaines ou lors de mises à niveau d’installations intégrées.

L’avantage de "l’empilement": Dans l’architecture industrielle moderne, les réservoirs verticaux permettent aux ingénieurs d’utiliser "l’espace mort" au-dessus de l’installation, tandis que les réservoirs horizontaux dictent souvent l’ensemble du plan au sol d’un local technique.

3. Analyse des coûts: CapEx vs. OpEx

Comprendre les compromis financiers nécessite de regarder au-delà du prix de la cuve en acier elle-même.

Dépenses d’investissement (CapEx)

• Fabrication: Les réservoirs verticaux sont souvent plus coûteux à fabriquer en raison des équipements spécialisés nécessaires pour souder et lever de grandes sections. Toutefois, ils nécessitent des fondations plus petites (bien que plus profondes).

• Installation: Les réservoirs horizontaux sont plus faciles à transporter par rail ou par route sans permis spécialisés de "convoi exceptionnel", ce qui peut réduire les coûts logistiques.

Charges d’exploitation (OpEx)

• Énergie de pompage: Les réservoirs horizontaux peuvent nécessiter une énergie de pompage plus élevée si la pression de charge liée au niveau de liquide fluctue de manière importante.

• Pertes par évaporation: Dans le stockage cryogénique (GNL, $LN_2$), les réservoirs verticaux présentent une surface de liquide plus faible par rapport à leur volume que les réservoirs horizontaux à moitié pleins. Cette surface réduite peut entraîner une moindre entrée de chaleur et une diminution des taux de gaz d’évaporation (BOG).

[Hub de sous-thème] Ingénierie des fondations: comparaison des coûts entre dalle et pieux profonds

Les réservoirs verticaux exercent de fortes charges ponctuelles, tandis que les réservoirs horizontaux répartissent le poids. Nous détaillons les exigences d’analyse des sols et les coûts de génie civil associés à chaque configuration:

? [Ingénierie des fondations: comparaison des coûts entre dalle et pieux profonds pour le stockage frigorifique]

4. Adéquation des fluides & intégration des procédés

L’état physique et la nature chimique du contenu de votre réservoir de stockage frigorifique dictent souvent son orientation.

Idéal pour les réservoirs verticaux:

• Liquides cryogéniques ($LN_2, LOX, LAR$): Le rapport surface/volume plus faible à l’interface liquide-gaz minimise la vaporisation.

• Eau glacée stratifiée: Essentiel pour le stockage d’énergie thermique (TES) des systèmes CVC afin de maintenir séparées l’eau froide et l’eau chaude par différence de densité.

• Gaz haute pression: Les cylindres verticaux supportent les cycles de pression interne avec une répartition des contraintes plus uniforme.

Idéal pour les réservoirs horizontaux:

• Réfrigérants à faible hauteur: Systèmes dans lesquels le réservoir doit rester sous une certaine hauteur pour respecter des réglementations de sécurité ou d’esthétique.

• Nettoyage en place fréquent (CIP): Les réservoirs horizontaux sont souvent plus faciles d’accès pour le nettoyage mécanique interne ou l’inspection dans le stockage frigorifique de qualité alimentaire.

• Stockage mobile/transportable: Presque tous les conteneurs intermodaux de stockage frigorifique sont horizontaux afin de maintenir un centre de gravité bas pendant le transport.

[Hub de sous-thème] Optimisation du soutirage de liquide dans les réservoirs horizontaux de fluide frigorigène

Les réservoirs horizontaux rencontrent des problèmes uniques de "volume mort". Découvrez comment optimiser la conception des tubes plongeurs et des brise-vortex afin d’assurer une alimentation liquide constante dans les boucles de réfrigération industrielle:

? [Optimisation du soutirage de liquide dans les réservoirs horizontaux de fluide frigorigène]

Liste de contrôle récapitulative pour la sélection

Pour déterminer le réservoir de stockage frigorifique adapté aux projets de liangditech.com, utilisez ce cadre de référence rapide:

1. La surface au sol est-elle limitée? Choisissez un réservoir vertical.

2. La hauteur est-elle limitée par la réglementation locale ou les plafonds intérieurs? Choisissez un réservoir horizontal.

3. Le fluide est-il un liquide cryogénique présentant un risque élevé d’évaporation? Choisissez un réservoir vertical.

4. La qualité du sol est-elle médiocre ou incapable de supporter de fortes charges ponctuelles profondes? Choisissez un réservoir horizontal (pour répartir la charge).

5. La stratification thermique (thermocline) est-elle requise? Choisissez un réservoir vertical.

En alignant ces facteurs de conception avec les conditions spécifiques de votre site, vous pouvez optimiser à la fois l’encombrement physique et l’efficacité thermique de votre infrastructure de stockage frigorifique.
