Dans l'ingénierie industrielle moderne, la réussite d'un projet dépend de trois indicateurs clés : l'efficacité des coûts, le respect des délais et l'intégrité structurelle. Pour les projets de construction de grande envergure dans les secteurs de l'énergie, de la pétrochimie et de l'offshore, le soudage traditionnel sur site ne répond plus aux exigences strictes en matière de délais et de qualité.

Les tronçons de tuyauterie préfabriqués — des ensembles de tubes sur mesure fabriqués en usine dans un environnement contrôlé avant leur livraison sur site — sont devenus la norme du secteur pour les entrepreneurs internationaux d'Engineering, Procurement and Construction (EPC).

Ce guide présente la sélection des matériaux, la fabrication de précision, les normes d'assurance qualité et de contrôle qualité (QA/QC), la protection contre la corrosion ainsi que la logistique d'exportation des tronçons préfabriqués.

1. Que sont les tronçons de tuyauterie préfabriqués ?

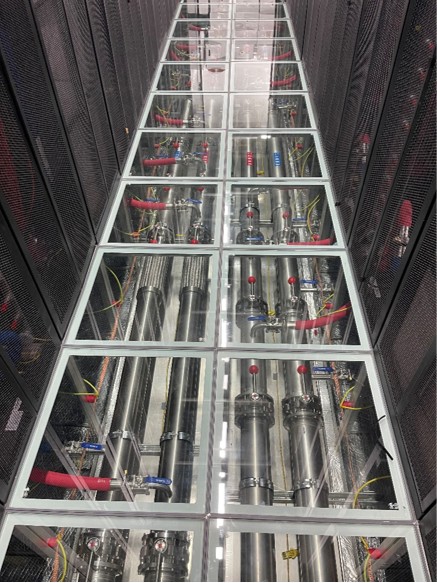

Un tronçon de tuyauterie est une section de tuyau préassemblée comprenant des brides, des raccords (coudes, tés, réductions) et des vannes, assemblés dans un atelier de fabrication spécialisé avant sa livraison sur site.

Fabriqués directement à partir de plans isométriques, les tronçons garantissent un alignement dimensionnel précis avec les piquages des équipements et les structures métalliques sur site.

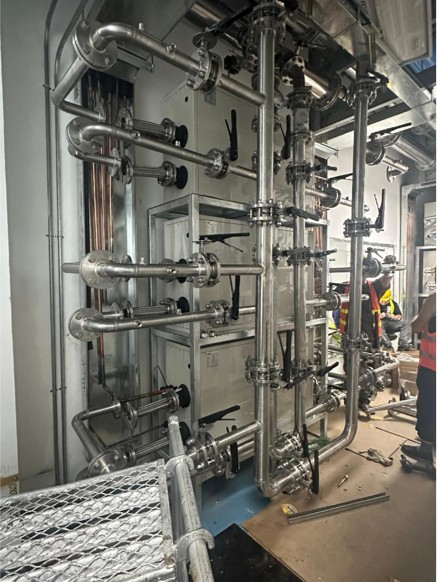

2. Préfabrication en atelier ou fabrication sur site

Le choix de la préfabrication en atelier plutôt que du soudage sur site améliore considérablement le contrôle qualité tout en réduisant le coût total de possession (TCO).

3. Processus de fabrication et assurance qualité

La fabrication de tronçons conformes aux codes suit un processus d'ingénierie contrôlé, étape par étape :

1. Vérification des matériaux : les rapports d'essais en usine (MTR) sont contrôlés par rapport aux numéros de coulée pour des normes telles que ASTM A106, ASTM A312 ou API 5L.

2. Découpe et chanfreinage de précision : la découpe à froid CNC prépare les angles de chanfrein (37.5°± 2.5°) conformément à l'ASME B16.25.

3. Inspection de l'assemblage : vérification de l'écartement du talon (1.6-3.2mm) et du désalignement interne haut-bas (≤1.5 mm).

Normes de contrôle dimensionnel

Les tolérances de fabrication suivent strictement les normes PFI ES-3, ASME B31.3 (tuyauteries de procédé) et ASME B31.1 (tuyauteries de puissance), afin de garantir un assemblage fluide sur site sans contraintes dues à un ajustement forcé.

?Lire le guide complet : Tolérances des tronçons de tuyauterie et normes de contrôle dimensionnel

4. Métallurgie du soudage et pratiques de CND

Les fabricants appliquent des descriptifs de mode opératoire de soudage (DMOS/WPS) certifiés conformément à l'ASME Section IX ou à l'AWS D1.1.

• Soudage à l'arc submergé (SAW) : taux de dépôt élevé pour l'acier au carbone à paroi épaisse.

• Soudage à l'arc sous gaz avec électrode en tungstène (GTAW / TIG) : passes de pénétration propres et de haute pureté pour l'acier inoxydable et les alliages.

Contrôle qualité (CND)

• RT / PAUT : contrôle volumétrique des défauts internes des soudures.

• PT / MT : détection des fissures superficielles sur les soudures en acier inoxydable ou en acier au carbone.

• Essai hydrostatique : essai sous pression à 1.5 fois la pression de calcul avant expédition.

?Lire le guide complet : Comprendre les types de soudures et les conceptions de joints pour la préfabrication des tuyauteries

5. Contrôle de la corrosion et protection des surfaces

La préparation de surface suit la norme ISO 8501-1, classe Sa 2.5 (décapage presque à blanc), afin de créer un profil d'accrochage propre (50-85μm) avant l'application du revêtement.

?Lire le guide complet : Traitement de surface et revêtement anticorrosion des tuyauteries préfabriquées

6. Emballage pour l'exportation et logistique internationale

L'expédition en toute sécurité d'ensembles de tuyauterie 3D complexes par voie maritime nécessite un emballage de protection conçu spécifiquement :

• Protection des brides : des joints en caoutchouc ou des couvercles pleins empêchent d'endommager les faces.

• Protection contre l'humidité : des bouchons d'extrémité et des déshydratants internes empêchent la formation de rouille à l'intérieur pendant le transport maritime.

• Transport sécurisé : des berceaux en bois sur mesure soutiennent les tuyaux cintrés dans des configurations 40ft High Cube, Flat Rack ou Breakbulk.

?Lire le guide complet : Logistique d'emballage et d'expédition des tronçons préfabriqués de grand diamètre

7. Foire aux questions (FAQ)

Q1 : Comment les tronçons de tuyauterie préfabriqués réduisent-ils les délais des projets ?

En permettant une construction parallèle. La fabrication des tronçons en usine se déroule simultanément avec les travaux de génie civil et de fondation sur site, réduisant de 30% à 50% la durée globale de l'installation sur site.

Q2 : Quelles normes de tolérance dimensionnelle s'appliquent à la fabrication des tronçons de tuyauterie ?

La norme principale est la PFI ES-3, complétée par les normes ASME B31.3 et ASME B31.1. Elles définissent des limites strictes pour les dimensions entre extrémités, la rotation des brides et l'alignement des dérivations.

Q3 : Comment les grands tronçons sont-ils protégés pendant le transport maritime ?

Ils utilisent de lourds couvercles de brides, des déshydratants internes avec joints d'extrémité, des supports en bois sur mesure et des arrimages en acier homologués pour résister aux conditions du transport maritime.
